应用范围 | 10kV户外单相电压互感器 | 种类 | 10kV户外柱上安装 | 品牌 | 大北互 |
型号 | JDZW3-6、10R | 封装形式 | 环氧树脂灌封与硅橡胶复合绝缘 | 绕线形式 | 多层平绕式 |
导磁体性质 | 硅钢片卷铁心 | 磁芯形式 | 环形卷铁心 | 工作频率 | 50-60Hz |
JDZW3-6R、10R型户外单相复合绝缘电压互感器
1.产品概述
本型电压互感器为环氧树脂真空浇注与硅橡胶复合绝缘全封闭支柱式结构,适用于额定电
压为3、6、10kV,额定频率为50Hz或60Hz的电力线路及其设备中连接在相与相、相与地间作电能计量、电压测量或继电保护使用。
本型电压互感器的全部外表面是采用高温硫化硅橡胶材料与专用胶粘剂均匀涂敷于环氧树脂主体表面。因而本型电压互感器具有良好的憎水性、抗老化和耐漏电起痕性能，且硅橡胶表面采用了防雨伞设计，形成自立式结构使表面不会出现积水情况。使得本型电压互感器可以在全区域全环境下投电运行，且具有美化环境等特点。
2.技术参数
型 号 | 额定电压比(V) | 准确级组合---额定二次输出(VA) | 极限输出 (VA) | 额定电压因数 | 额定绝缘水平(kV) |
JDZW3-6R | 6000/100 | 0.2---25 0.5---50 3---300 | 600 | 1.2倍连续 | 7.2/30/60 |
JDZW3-10R | 10000/100 | 12/42/75 | |||
10000/220 | |||||
10000/100/100 | 0.2/0.2---15/15 0.2/0.5---15/20 0.5/0.5---30/30 | 300/300 | |||
10000/100/220 | 0.2/3---20/200 0.5/3---40/200 | 300/400 | |||
JDZXW3-6RG |
| 0.2/6P(3P)--- 20/100 0.5/6P(3P)--- 50/100 1/6P(3P)---90/100 3/6P(3P)---200/100 | 400 | 1.9倍8h | 7.2/30/60 |
JDZXW3-10RG |
| 12/42/75 | |||
| 0.2/0.2/6P(3P)--- 10/10/100 0.2/0.5/6P(3P)--- 10/15/100 0.5/0.5/6P(3P)--- 30/30/100 | 200/200 |

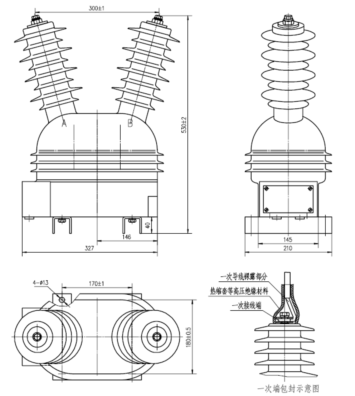

3.外形图及安装尺寸
