应用范围 | 10kV户外单相放电线圈 | 种类 | 10kV户外柱上安装 | 品牌 | 大北互 |
型号 | FDZE3型系列户外干式放电线圈 | 封装形式 | 环氧树脂灌封与硅橡胶复合绝缘技术 | 绕线形式 | 多层平绕式 |
导磁体性质 | 硅钢片卷铁心 | 磁芯形式 | 环形卷铁心 | 工作频率 | 50-60Hz |
FDZE4型放电线圈
1.产品概述
本型电压互感器为环氧树脂真空浇注全封闭支柱式结构,适用于额定电压为6-10kV,额定
频率为50Hz-60Hz的电力线路及电力电容器断电时及时放电，以保护人身与设备安全。二次绕组提供信号用于监视或继电保护用。本产品是油浸式放电线圈的理想换代产品。
其优点如下：
1）干式放电线圈减少了维护工作；
2）采用环氧树脂真空全浇注绝缘，不存在绕组间吸潮问题，使用寿命长。
3）采用卷铁心，降低磁通密度，提高铁芯的饱合度，能有效控制放电时的冲击电流，从而提高了产品运行的稳定性。

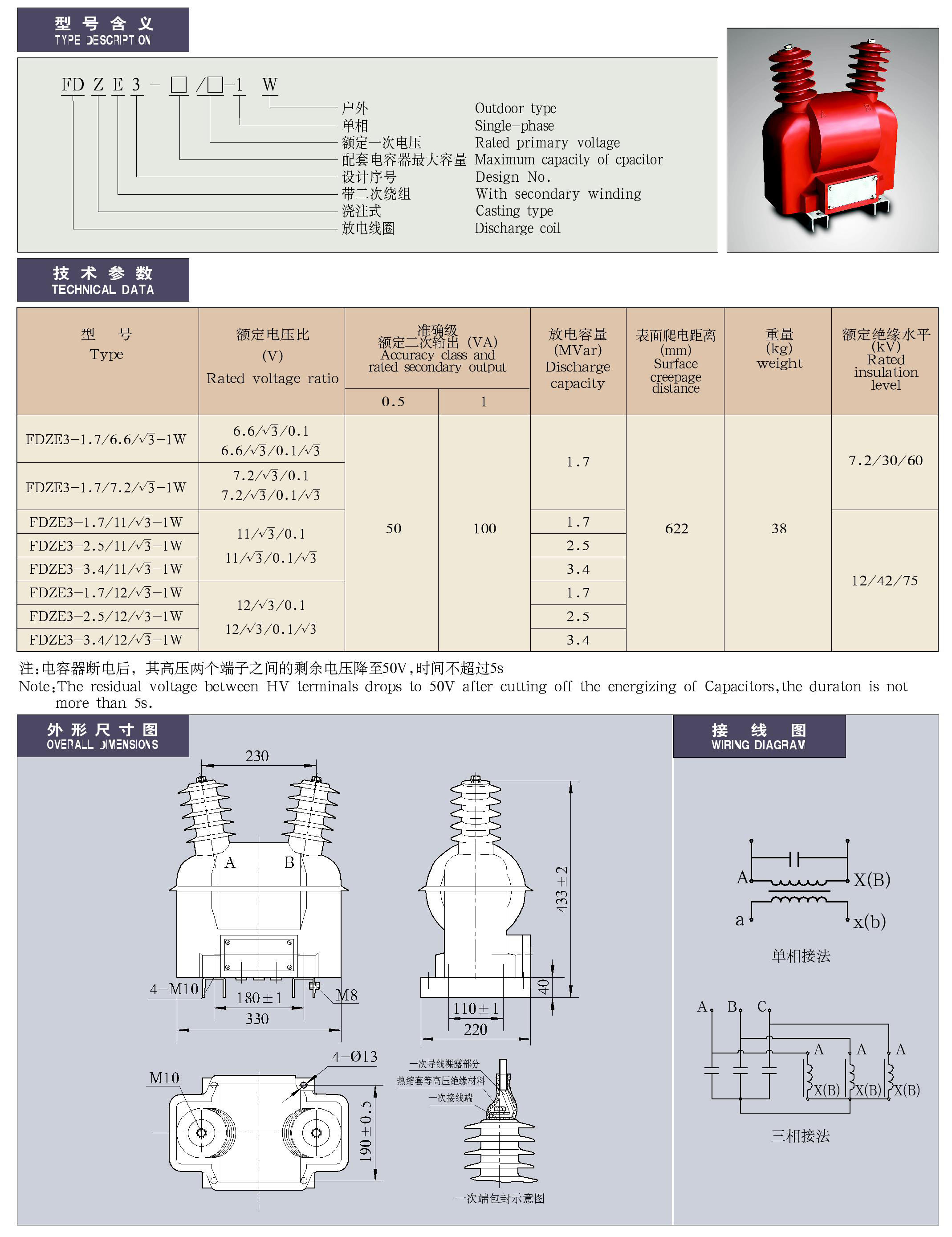

2.技术参数见下表
型号 | 额定电压比 （kV） | 准确级及额定二次输出（VA） | 放电容量（MVar） | 额定绝缘水平（kV） | |
0.5 | 1 | ||||
FDZE1-1.7/6.6/√3-1 | 6.6/ 6.6/ | 120 | 300 | 1.7 | 7.2/30/60 |
FDZE1-1.7/7.2/√3-1 | 7.2/ 7.2/ | ||||
FDZE1-1.7/11/√3-1 | 11/ 11/ | 1.7 | 12/42/75 | ||
FDZE1-2.5/11/√3-1 | 2.5 | ||||
FDZE1-3.4/11/√3-1 | 3.4 | ||||
FDZE1-1.7/12/√3-1 | 12/ 11/ | 1.7 | |||
FDZE1-2.5/12/√3-1 | 2.5 | ||||
FDZE1-3.4/12/√3-1 | 3.4 | ||||

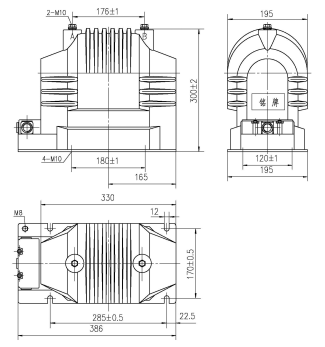

3.外形图及安装尺寸
