应用范围 | 110kV户内单相中间变压器 | 种类 | 内置于110kV电容式电压互感器 | 品牌 | 大北互 |
型号 | JDZX10-15Q | 封装形式 | 环氧树脂灌封 | 绕线形式 | 多层平绕式 |
导磁体性质 | 硅钢片卷铁心 | 磁芯形式 | R型切口铁心 | 工作频率 | 50-60Hz |
JDZX10-15Q型户内单相全封闭电压互感器
1.产品概述
本型电压互感器为环氧树脂真空浇注全封闭式结构,适用于额定电压为15-20kV,额
定频率为50Hz或60Hz的电力线路及其设备中连接在相与地间作电能计量、电压测量或继电保护使用。
本型电压互感器主要应用于110kV电容式电压互感器电磁单元部分的中间变压器使用，
其高低压侧绕组均带有抽头或多绕组的端子，可通过变换端子来达到相应准确级要求，完全实现高准确精度等级。本型产品结构紧凑、安装方便、耐污闪、高压端子与电容分压单元具有专用接口、高压绕组及低压绕组实行多抽头，可实现准确调整电压比、二次接线盒内具有连接电抗器端子、具有载波通信连接端子的特点。
2.技术参数
型 号 | 规格(V) | 准确级次及额定二次输出(VA) | 极限输出（VA） | 额定绝缘水平（kV） |
JDZX10-7Q |
| 0.2/3P----80/100 0.5/3P---150/150 | 1000/1200 | 7.2/30/60 |
JDZX10-15Q |
| 1000/1200 | 18/50/105 |

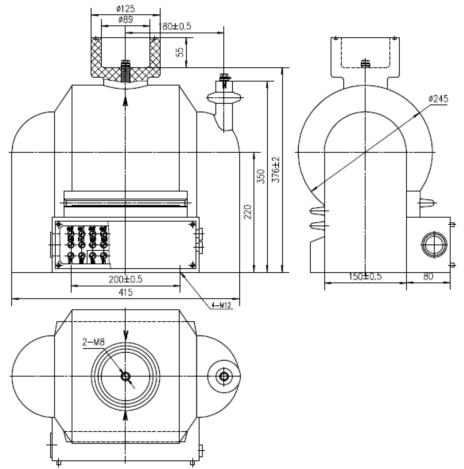

3.外形图及安装尺寸
