应用范围 | 10kV计量用电流互感器 | 种类 | 10kV柜内安装 | 品牌 | 大北互 |
型号 | | 封装形式 | 环氧树脂灌封 | 绕线形式 | 环形绕线 |
导磁体性质 | 超微晶合金铁心 | 磁芯形式 | 环形铁心 | 工作频率 | 50-60Hz |
LFZZJ-10Q型全封闭支柱式计量用电流互感器
1.产品概述
本型电流互感器为环氧树脂真空浇注全封闭支柱式结构,适用于额定电压为10kV,额定频率为50~60Hz的电力线路及其设备中作电能计量、电流测量或继电保护使用。
本型电流互感器安装方便、结构紧凑、爬电距离大、耐污闪等特点,且具有防窃电及签封功能,特别适用于室内湿度较大、易凝露等环境下安装投电应用,是柜内计量使用的理想换代产品。
2.技术参数
额定一次电流(A) | 1秒热稳定电流(kA有效值) | 动稳定电流(kA峰值) | 准确级组合 | 额定二次输出(VA) | |
0.2(S) | 0.5(S) | ||||
5 | 1.44 | 3.6 | 0.2(S) 0.5(S) | 10 | 15 |
10 | 2.0 | 5.0 | |||
15 | 2.7 | 6.75 | |||
20,25 | 3 | 7.5 | |||
30 | 5.4 | 13.5 | |||
40 | 8.1 | 20.25 | |||
50 | 10.8 | 27 | |||
75 | 13.5 | 33.75 | |||
100 | 16.2 | 40.5 | |||
150 | 21.6 | 54 | |||
200~300 | 32.4 | 81 | |||
400~800 | 72 | 100 |

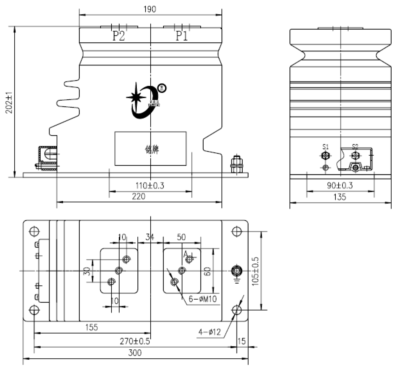

3.外形图及安装尺寸
