您现在的位置:首页-0.66KV低压电流互感器0.66KV低压电流互感器
LSZ-Φ77-107
产品详细介绍

应用范围

0.5kV户内三相电流互感器

种类

10kV充气柜内安装

品牌

大北互

型号

LSZ-Φ77-107

封装形式

环氧树脂灌封

绕线形式

环形绕线

导磁体性质

硅钢片卷铁心

磁芯形式

环形卷铁心

工作频率

50-60Hz



LSZ-Φ77-107型三相一体式电流互感器

1.产品概述

      LSZ型系列三相一体式电流互感器采用专用环氧树脂浇注在固定的壳体内,应用先

进的材料及工艺制造,适用于户内交流50~60Hz,额定电压为10kV充气式环网柜或柱

上开关的三相套管上,用于三相电流或零序电流的测量和继电保护使用,可为微机

护装置提供电源信号,也可应用于多根电缆回路零序电流的测量和保护

该型系列电流互感器采用优质的硅钢片卷制经过有效热处理,通过专用数控环形绕线

3600均衡绕线,然后采用专用环氧树脂浇注在可阻燃壳体内成型。具有体积小巧、防潮

湿、测量保护准确,性能稳定可靠,无需维护的优点。

2.技术参数

1)技术参数                                                               单绕组参数表1

额定一次电流(A)

准确级组合

额定二次输出(VA)

10P5

10P10

200-400

10P

2.5

1

500-800

5

2.5

1000~1200

15

7.5

2)技术参数                                                               两绕组参数表2

额定一次电流(A)

准确级组合

额定二次输出(VA)

0.5

10P5

10P10

200-400

0.5/10P

2.5

1

500-800

10

2.5

1

1000~1200

15

5

2.5

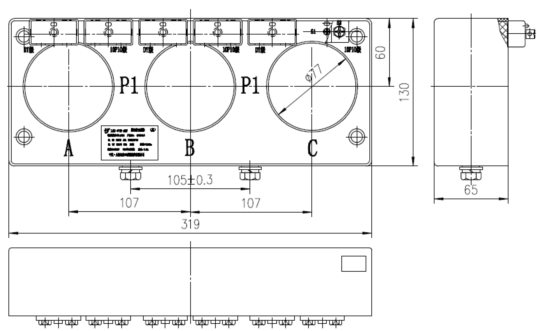

3.外形图及安装尺寸
